3.4. VLAN Trunks

2 min read

book2

3.4 VLAN Trunks

3.4.1 Trunk Configuration Commands

Trunk нужен, чтобы между switches проходили multiple VLANs.

Команды:

Switch# configure terminal
Switch(config)# interface fa0/1
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk native vlan 99
Switch(config-if)# switchport trunk allowed vlan 10,20,30,99
Switch(config-if)# end

switchport mode trunk ciscoIOScommand Переводит interface в permanent trunk mode.

switchport trunk native vlan 99 ciscoIOScommand Меняет native VLAN trunk port на VLAN 99.

switchport trunk allowed vlan 10,20,30,99 ciscoIOScommand Ограничивает список VLANs, разрешённых на trunk.

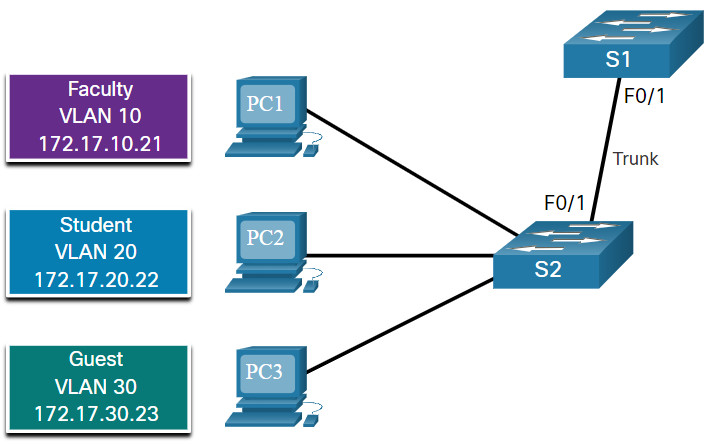

3.4.2 Trunk Configuration Example

В примере:

  • VLANs 10, 20, 30 несут user traffic;
  • VLAN 99 используется как native VLAN;
  • trunk port между switches переносит traffic этих VLANs.

Правило

На обоих концах trunk native VLAN должна совпадать.

3.4.3 Verify Trunk Configuration

Проверка:

S1# show interfaces fa0/1 switchport

show interfaces fa0/1 switchport ciscoIOScommand Показывает trunk/access mode, native VLAN, encapsulation и allowed VLANs.

На что смотреть:

  • Administrative Mode: trunk
  • Operational Mode: trunk
  • Trunking Native Mode VLAN: 99
  • Trunking VLANs Enabled

3.4.4 Reset the Trunk to the Default State

Чтобы сбросить trunk restrictions:

S1(config)# interface fa0/1
S1(config-if)# no switchport trunk allowed vlan
S1(config-if)# no switchport trunk native vlan
S1(config-if)# end

no switchport trunk allowed vlan ciscoIOScommand Убирает вручную заданный allowed VLAN list.

no switchport trunk native vlan ciscoIOScommand Возвращает native VLAN к default.

Если нужно вообще убрать trunk mode:

S1(config-if)# switchport mode access

switchport mode access ciscoIOScommand Возвращает interface в static access mode.

3.4.5 Packet Tracer – Configure Trunks

Ожидаемые навыки:

  • проверить существующие VLANs;
  • настроить trunk;
  • проверить trunk state.

3.4.6 Lab – Configure VLANs and Trunking

В lab ты проходишь полный путь:

  • build the network;
  • create VLANs;
  • assign switch ports;
  • maintain VLAN database;
  • configure 802.1Q trunk.

Итог темы

Trunk = multi-VLAN link using 802.1Q
