3.3. VLAN Configuration

3 min read

book2

3.3 VLAN Configuration

3.3.1 VLAN Ranges on Catalyst Switches

Cisco switches поддерживают много VLAN IDs, но их делят на диапазоны.

RangeMeaning
1-1005Normal range VLANs
1006-4094Extended range VLANs

normal range VLANs — стандартный диапазон VLAN IDs для большинства сетей. networkterm
extended range VLANs — расширенный диапазон VLAN IDs, чаще для больших сетей и service providers. networkterm

В normal range:

  • 1 и 1002-1005 создаются автоматически;
  • конфигурация хранится в vlan.dat.

vlan.dat — VLAN database file в flash memory switch. networkterm

3.3.2 VLAN Creation Commands

Основные команды для создания VLAN:

Switch# configure terminal
Switch(config)# vlan 20
Switch(config-vlan)# name student
Switch(config-vlan)# end

vlan 20 ciscoIOScommand Создаёт VLAN с ID 20.

name student ciscoIOScommand Назначает VLAN понятное имя. Это best practice, потому что так проще читать конфигурацию.

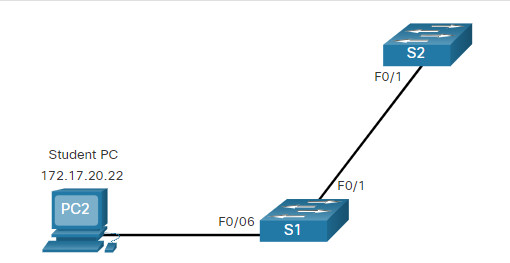

3.3.3 VLAN Creation Example

Пример:

S1# configure terminal
S1(config)# vlan 20
S1(config-vlan)# name student
S1(config-vlan)# end

Полезно помнить, что можно создавать:

  • одну VLAN;
  • список VLAN через запятую;
  • диапазон через дефис.

3.3.4 VLAN Port Assignment Commands

После создания VLAN нужно назначить port в эту VLAN.

Switch# configure terminal
Switch(config)# interface fa0/6
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 20
Switch(config-if)# end

switchport mode access ciscoIOScommand Переводит interface в permanent access mode.

switchport access vlan 20 ciscoIOScommand Назначает interface в VLAN 20.

Главное понимание

VLAN назначается на switch port, а не на end device.

3.3.5 VLAN Port Assignment Example

Если Fa0/6 назначен в VLAN 20, то device на этом port считается частью VLAN 20.

Это значит, что PC должен иметь IP addressing, соответствующий subnet этой VLAN.

3.3.6 Data and Voice VLANs

Access port может иметь:

  • одну data VLAN;
  • и отдельно одну voice VLAN.

Это нужно, когда к switch подключён IP phone, а за ним ещё и PC.

3.3.7 Data and Voice VLAN Example

Пример:

S3(config)# vlan 20
S3(config-vlan)# name student
S3(config-vlan)# vlan 150
S3(config-vlan)# name VOICE
S3(config-vlan)# exit
S3(config)# interface fa0/18
S3(config-if)# switchport mode access
S3(config-if)# switchport access vlan 20
S3(config-if)# mls qos trust cos
S3(config-if)# switchport voice vlan 150
S3(config-if)# end

mls qos trust cos ciscoIOScommand Доверяет CoS marking для voice traffic от IP phone.

switchport voice vlan 150 ciscoIOScommand Назначает voice VLAN на interface.

QoS (Quality of Service) — механизмы приоритизации и контроля трафика. abbreviation
CoS (Class of Service) — Layer 2 priority marking. abbreviation

3.3.8 Verify VLAN Information

Главные show commands:

show vlan brief
show vlan summary
show interfaces fa0/18 switchport
show interfaces vlan 20

show vlan brief ciscoIOScommand Показывает VLAN names, status и ports.

show vlan summary ciscoIOScommand Показывает общее количество VLANs.

show interfaces vlan 20 ciscoIOScommand Показывает состояние SVI VLAN 20.

3.3.9 Change VLAN Port Membership

Если port назначен не в ту VLAN, просто переназначь его:

switchport access vlan 20

Если нужно вернуть port в default VLAN:

no switchport access vlan

no switchport access vlan ciscoIOScommand Убирает явное назначение access VLAN и возвращает port к default behavior.

3.3.10 Delete VLANs

Чтобы удалить одну VLAN:

no vlan 20

no vlan 20 ciscoIOScommand Удаляет VLAN из VLAN database.

Чтобы полностью удалить VLAN database:

delete flash:vlan.dat

delete flash:vlan.dat ciscoIOScommand Удаляет файл VLAN database из flash.

Очень важно

Перед удалением VLAN сначала переназначь member ports в другую active VLAN.

3.3.11 Syntax Checker – VLAN Configuration

Здесь от тебя ожидается, что ты умеешь:

  • создать data VLAN;
  • создать voice VLAN;
  • назначить их на port;
  • проверить результат.

3.3.12 Packet Tracer – VLAN Configuration

Эта activity закрепляет весь цикл:

  • verify default VLAN config;
  • create VLANs;
  • assign ports;
  • verify output.

Итог темы

Create VLAN -> assign port -> verify with show commands
