3.2. VLANs in a Multi-Switched Environment

3 min read

book2

3.2 VLANs in a Multi-Switched Environment

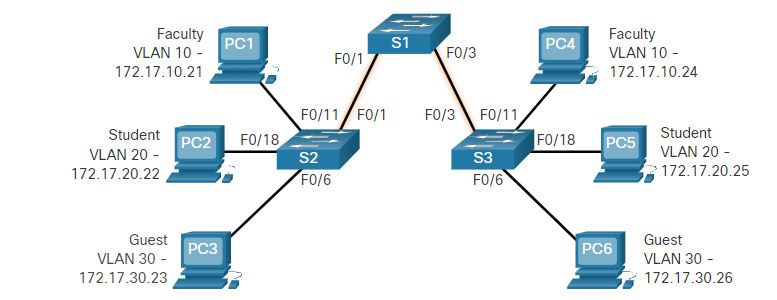

3.2.1 Defining VLAN Trunks

Если VLAN есть только внутри одного switch, пользы мало.
Чтобы одна и та же VLAN проходила через несколько switches, нужен trunk.

trunk — point-to-point link, который несёт traffic нескольких VLANs. networkterm

802.1Q — стандарт tagging для Ethernet trunk links. abbreviation

Главное:

  • trunk не принадлежит одной конкретной VLAN;
  • trunk переносит traffic нескольких VLANs;
  • без trunk devices из одной VLAN, но на разных switches, не смогут нормально общаться.

3.2.2 Network without VLANs

Если VLANs не настроены, весь switched network может быть одним broadcast domain.

Тогда broadcast frame уходит практически ко всем devices внутри этой общей Layer 2 сети.

Это неудобно, потому что:

  • растёт лишний traffic;
  • растёт шум в сети;
  • сложнее управлять пользователями по группам.

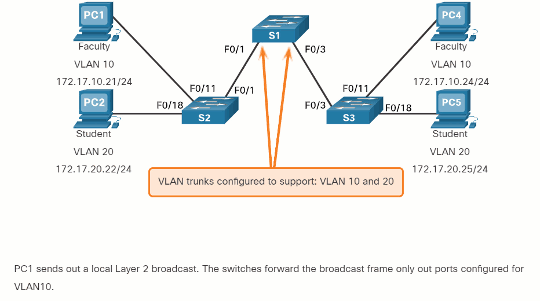

3.2.3 Network with VLANs

Когда VLANs включены, broadcast из одной VLAN остаётся внутри этой VLAN.

То есть:

  • Faculty VLAN получает только свой traffic;
  • Student VLAN получает только свой traffic;
  • trunk links передают traffic нужных VLANs между switches.

Что нужно понять

VLAN ограничивает unicast, multicast и broadcast traffic рамками своей логической сети.

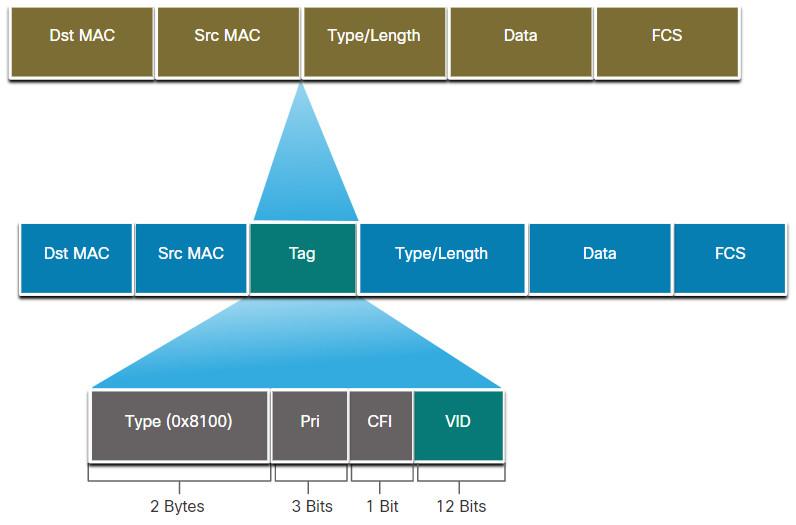

3.2.4 VLAN Identification with a Tag

Обычный Ethernet frame сам по себе не знает, к какой VLAN он относится.

Поэтому на trunk link switch добавляет tag.

tagging — добавление VLAN information в Ethernet frame. networkterm

В 802.1Q tag есть основные поля:

  • TPID
  • User Priority
  • CFI
  • VID

TPID (Tag Protocol Identifier) — поле, показывающее, что frame tagged по 802.1Q. abbreviation
VID (VLAN ID) — идентификатор VLAN. abbreviation
CFI (Canonical Format Identifier) — служебный бит в tag field. abbreviation

После добавления tag switch пересчитывает FCS.

FCS (Frame Check Sequence) — поле проверки целостности frame. abbreviation

3.2.5 Native VLANs and 802.1Q Tagging

В 802.1Q есть понятие native VLAN.

Untagged frame, пришедший на trunk port, привязывается к native VLAN.

По умолчанию native VLAN — VLAN 1, но best practice:

  • использовать отдельную unused VLAN;
  • не смешивать её с data VLAN;
  • не оставлять VLAN 1 по умолчанию в продуманной сети.

Если trunk получает tagged frame с VLAN ID, совпадающим с native VLAN, Cisco switch может такой frame drop’нуть.

Exam trap

На обоих концах trunk native VLAN должна совпадать.

3.2.6 Voice VLAN Tagging

Для VoIP обычно нужна отдельная voice VLAN.

Почему:

  • голос чувствителен к delay;
  • ему нужен priority;
  • QoS policies проще применять отдельно.

Порт к Cisco IP Phone может нести:

  • data VLAN для PC;
  • voice VLAN для phone.

По сути это “маленький controlled trunk-like behavior” на access side.

3.2.7 Voice VLAN Verification Example

Полезная verification command:

S1# show interfaces fa0/18 switchport

show interfaces fa0/18 switchport ciscoIOScommand Показывает switchport settings интерфейса, включая:

  • access VLAN;
  • native VLAN;
  • voice VLAN;
  • trunking state.

В выводе важно уметь находить:

  • Access Mode VLAN: 20
  • Voice VLAN: 150

3.2.8 Packet Tracer – Investigate a VLAN Implementation

Эта activity закрепляет идею:

  • без VLANs broadcast domain большой;
  • с VLANs traffic ограничивается рамками нужной VLAN;
  • trunk links нужны для связи одинаковых VLAN между switches.

Итог темы

Access port = usually one VLAN
Trunk port = multiple VLANs
