3.1. Overview of VLANs

3 min read

book2

3.1 Overview of VLANs

3.1.1 VLAN Definitions

VLANs дают segmentation и organizational flexibility в switched network.

segmentation — разделение сети на отдельные логические части. networkterm

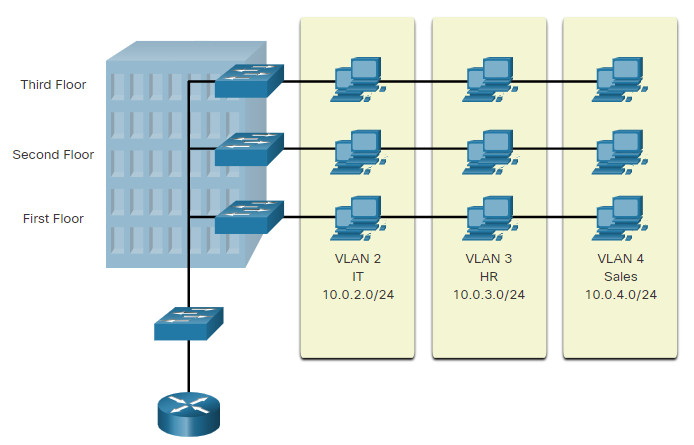

Устройства внутри одной VLAN общаются так, как будто они подключены к одному и тому же кабелю, даже если физически находятся на разных switches.

Главное, что нужно понять:

  • VLANs строятся на logical connections, а не на physical location;
  • каждая VLAN считается отдельной logical network;
  • broadcast внутри одной VLAN не должен уходить в другую VLAN.

logical network — сеть, определённая логикой конфигурации, а не физическим расположением устройств. networkterm

Если device должен связаться с device из другой VLAN, нужен device с routing capability.

Ключевая мысль

One VLAN = one logical broadcast domain

3.1.2 Benefits of a VLAN Design

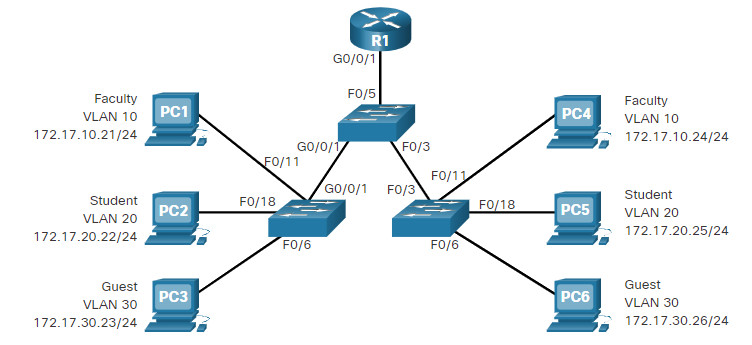

VLAN design даёт несколько очень практичных плюсов.

BenefitЧто это значит
Smaller broadcast domainsМеньше лишнего broadcast traffic
Improved securityПользователи из разных VLAN не смешиваются на Layer 2
Improved IT efficiencyЛегче администрировать группы пользователей
Reduced costМеньше лишних апгрейдов и эффективнее используются uplinks
Better performanceМеньше unnecessary traffic
Simpler project/application managementЛегче делить сеть по функциям или командам

broadcast domain — группа устройств, которые получают один и тот же Layer 2 broadcast. networkterm

Как запомнить

VLANs делают сеть меньше логически, даже если физически она осталась большой.

3.1.3 Types of VLANs

Не все VLANs используются одинаково.

Основные types:

  • Default VLAN
  • Data VLAN
  • Native VLAN
  • Management VLAN
  • Voice VLAN

Default VLAN

На Cisco switch по умолчанию это VLAN 1.

Факты:

  • все ports по умолчанию в VLAN 1;
  • native VLAN по умолчанию тоже VLAN 1;
  • management VLAN по умолчанию тоже VLAN 1;
  • VLAN 1 нельзя удалить или переименовать.

Важный exam момент

Использовать VLAN 1 как native и management VLAN одновременно считается плохой practice и security risk.

Data VLAN

Data VLAN — VLAN для user-generated traffic. networkterm

Это обычная пользовательская VLAN, в которой живут PCs, printers и другие end devices.

Native VLAN

Native VLAN — VLAN, в которую trunk port относит untagged traffic. networkterm

На Cisco по умолчанию это VLAN 1, но best practice — назначить отдельную unused VLAN.

Management VLAN

Management VLAN — VLAN для management traffic, например SSH, Telnet, HTTPS, HTTP, SNMP. networkterm

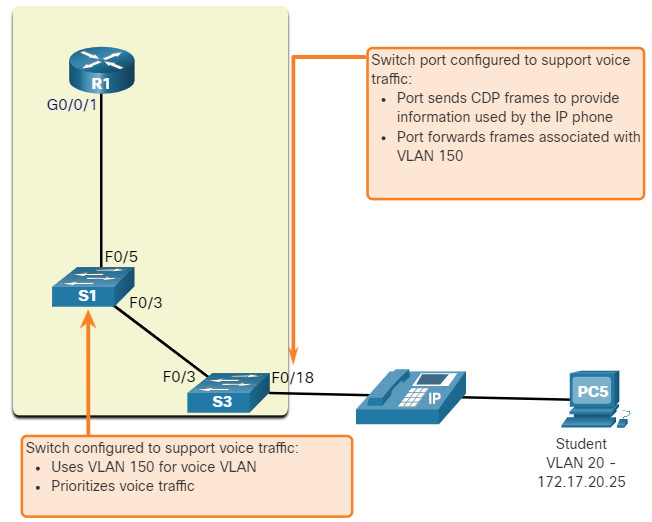

Voice VLAN

Voice VLAN — отдельная VLAN для VoIP traffic. networkterm

VoIP (Voice over IP) — передача голоса через IP-сеть. abbreviation

Voice traffic требует:

  • assured bandwidth;
  • priority;
  • low delay.

3.1.4 Packet Tracer – Who Hears the Broadcast?

Идея activity простая: посмотреть, кто реально получает broadcast, когда VLANs есть и когда их нет.

Если прочитал и понял тему, то ты уже должен понимать:

  • зачем VLANs нужны;
  • почему они уменьшают broadcast traffic;
  • почему VLAN 1 не стоит оставлять как универсальную VLAN для всего.

Итог темы

VLANs = segmentation + security + better management
