7.2.1 — MAC Address and Hexadecimal
Зачем hex в сетях?
- IPv4 — десятичная система (192.168.1.1)
- IPv6 и MAC-адреса — шестнадцатеричная (hex) система
MAC-адрес = 48 бит. Писать 48 нулей и единиц неудобно. Один hex-символ = 4 бита, значит весь MAC-адрес записывается всего 12 hex-символами.
Система счисления: hex
Hex использует символы: 0 1 2 3 4 5 6 7 8 9 A B C D E F
| Десятичное | Двоичное | Hex |
|---|---|---|
| 0 | 0000 | 0 |
| 9 | 1001 | 9 |
| 10 | 1010 | A |
| 15 | 1111 | F |

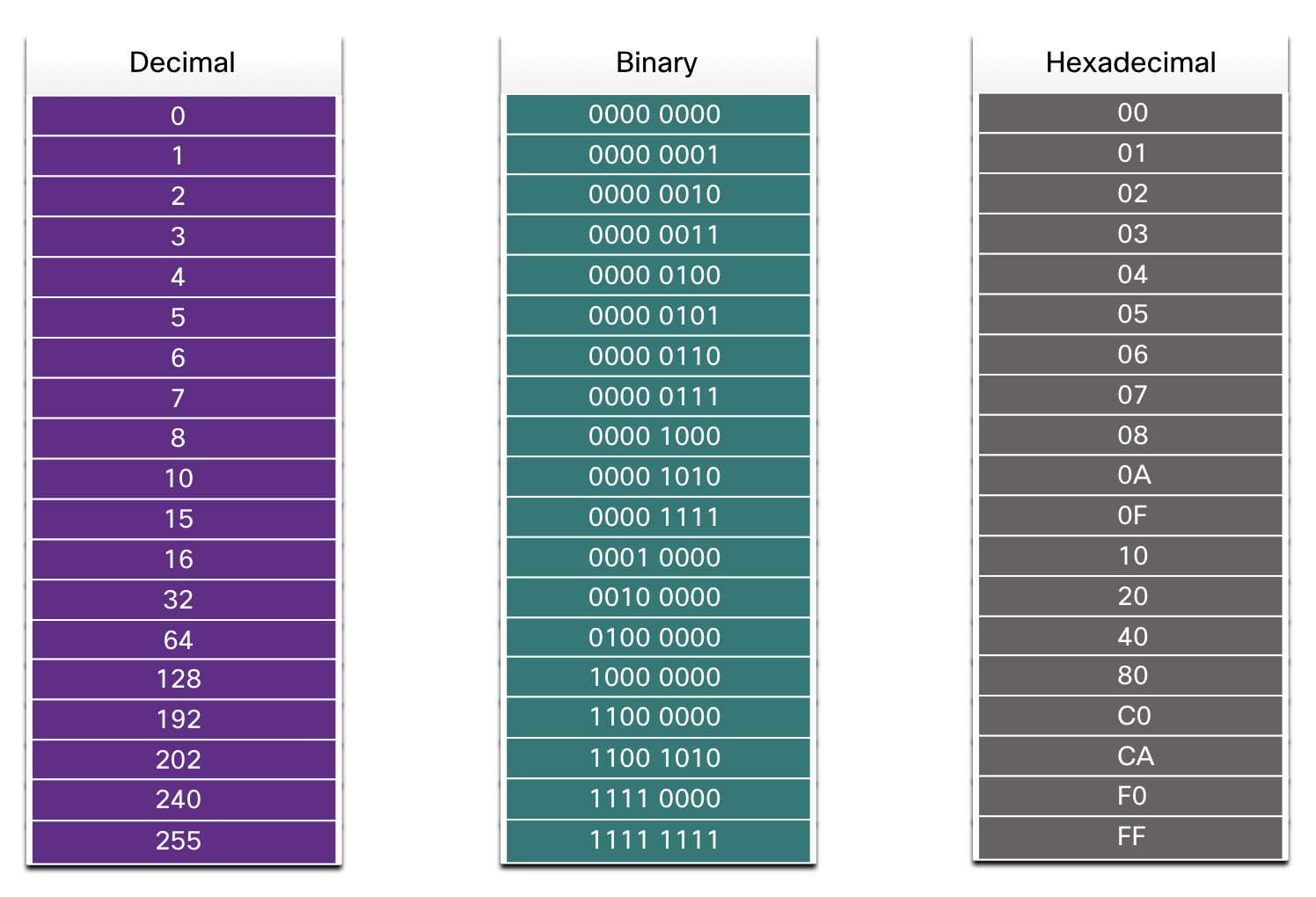

Один байт (8 бит) → 2 hex символа, диапазон 00 – FF:
Ведущие нули всегда пишутся:
0A, а не простоA.
Как конвертировать
Нет прямого способа decimal → hex “в уме”. Рабочий путь: decimal → binary → hex (или наоборот).
Пример: decimal 202 → binary 1100 1010 → hex CA
Обозначения hex в документации
Hex-числа можно записывать тремя способами:
- С префиксом
0x:0x73 - С подстрочным 16: 73₁₆
- С суффиксом
H:73H
Все три варианта означают одно и то же число.
7.2.2 — Ethernet MAC Address
Структура MAC-адреса

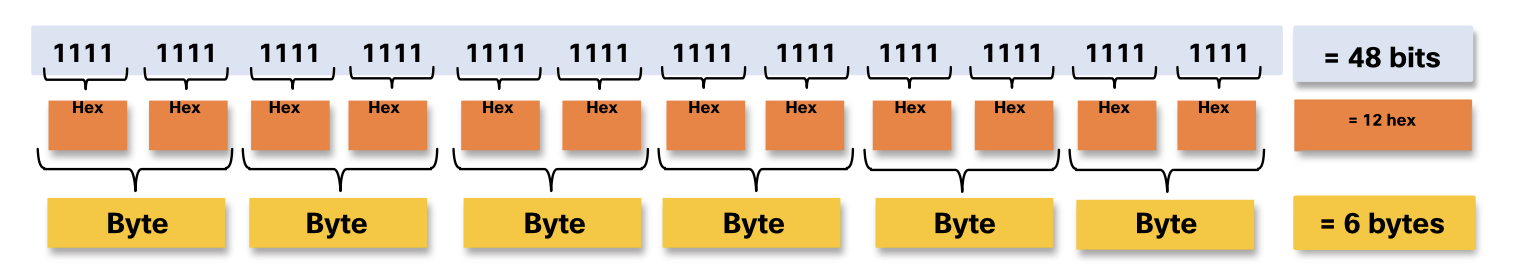

MAC-адрес = 48 бит = 12 hex-символов = 6 байт

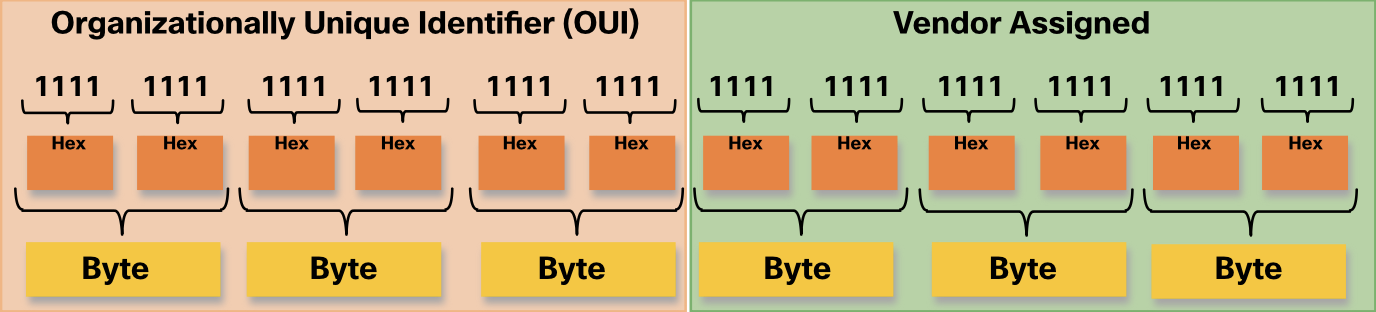

Делится на две равные части по 24 бита (3 байта):
Пример Cisco:
- OUI от IEEE:
00-60-2F - Уникальный код устройства:
3A-07-BC - Итоговый MAC:
00-60-2F-3A-07-BC
OUI — Organizationally Unique Identifier
Каждый производитель сетевого оборудования регистрируется в IEEE и получает свой уникальный OUI (первые 3 байта MAC). Это гарантирует глобальную уникальность адресов — при условии, что вендор правильно назначает уникальные коды для второй половины.
По OUI можно определить производителя устройства — именно это делают инструменты вроде
arp -aили Wireshark, показывая “Cisco”, “Intel” и т.д. рядом с MAC-адресом.
Могут ли быть дубликаты MAC?
Теоретически нет, но на практике возможны из-за:
- Ошибок на производстве
- Виртуальных машин (VM генерируют MAC-адреса, которые могут совпасть)
- Программного изменения MAC (MAC spoofing)
В таком случае нужно заменить NIC или изменить MAC программно.
Форматы записи MAC-адреса
Все три варианта — одно и то же:
00-60-2F-3A-07-BC(через дефис, Windows)00:60:2F:3A:07:BC(через двоеточие, Linux)0060.2F3A.07BC(через точку, Cisco IOS)
7.2.3 — Frame Processing
BIA — Burned-In Address
MAC-адрес называют BIA (Burned-In Address) — потому что он “прожигается” в ROM-чип NIC на заводе. При загрузке компьютера NIC копирует его из ROM в RAM для использования.
⚠️ На современных ОС MAC-адрес можно изменить программно. Поэтому фильтрация сети только по MAC — не является надёжной защитой.
Как NIC обрабатывает входящий фрейм
Когда NIC получает фрейм, она проверяет Destination MAC:
Фрейм получен
↓
Destination MAC совпадает с моим MAC?
↓ Да ↓ Нет
Принять фрейм → Отбросить фрейм
передать вверх
по стеку OSI
Из диаграммы: H1 (MAC: AA:AA:AA:AA:AA:AA) отправляет фрейм на H3 (MAC: CC:CC:CC:CC:CC:CC).
- H3: “Это мой адрес → принимаю” ✅
- H2, H4: “Не мой адрес → игнорирую” ❌
Исключения — NIC также принимает фреймы если Destination MAC:
- Broadcast (
FF:FF:FF:FF:FF:FF) — адресовано всем - Multicast — адресовано группе, членом которой является хост
У каких устройств есть MAC-адрес?
У любого устройства, которое является источником или назначением Ethernet-фрейма: ПК, серверы, принтеры, смартфоны, роутеры. Все они имеют NIC → у всех есть MAC.
7.2.4–7.2.6 — Unicast, Broadcast, Multicast MAC
Три типа MAC-адресов

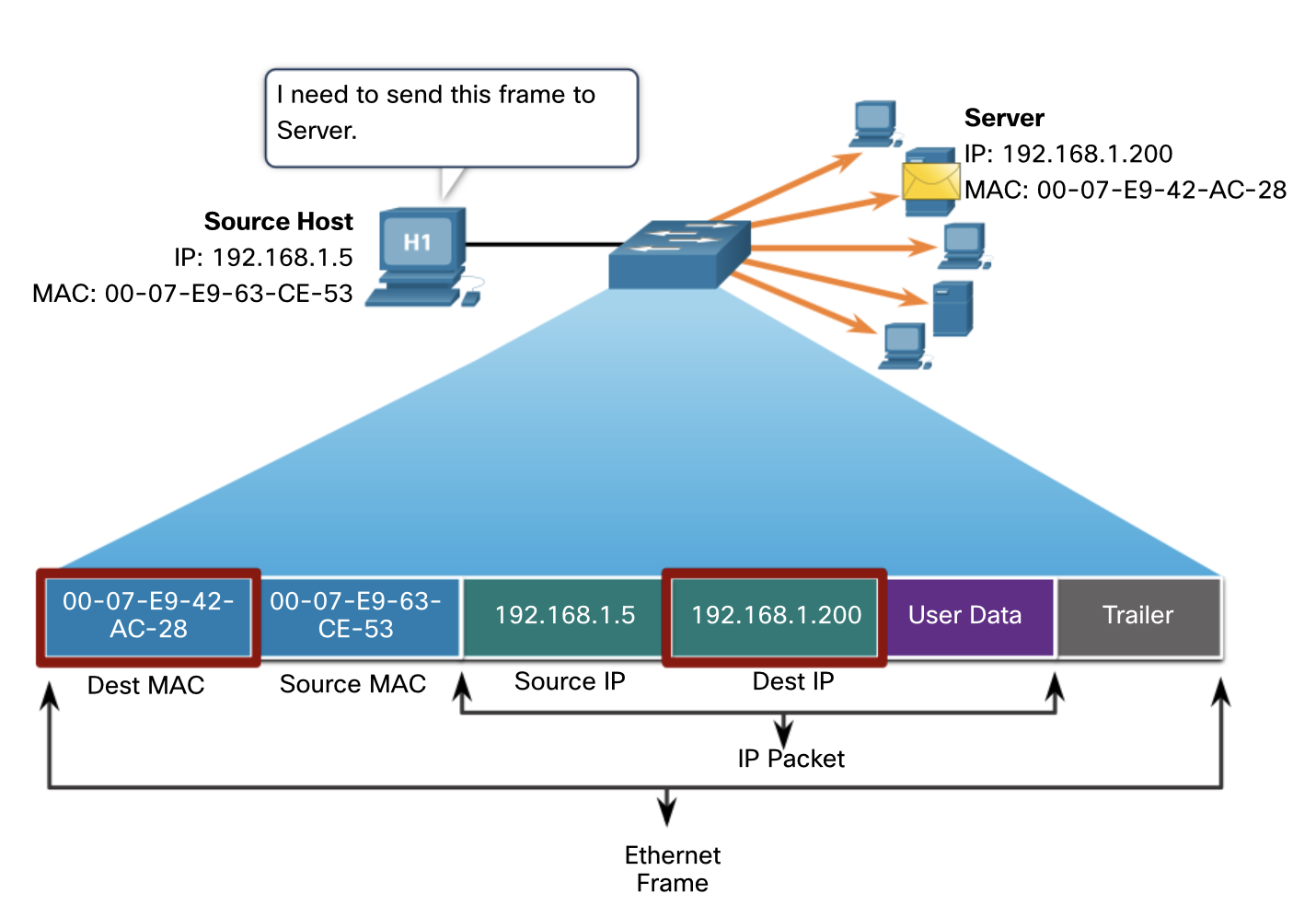

Unicast (один к одному)
Фрейм от одного устройства к одному конкретному устройству.
Чтобы узнать MAC-адрес по IP-адресу: ARP (для IPv4) или Neighbor Discovery / ND (для IPv6).
Source MAC всегда unicast — устройство не может “притвориться” группой при отправке.

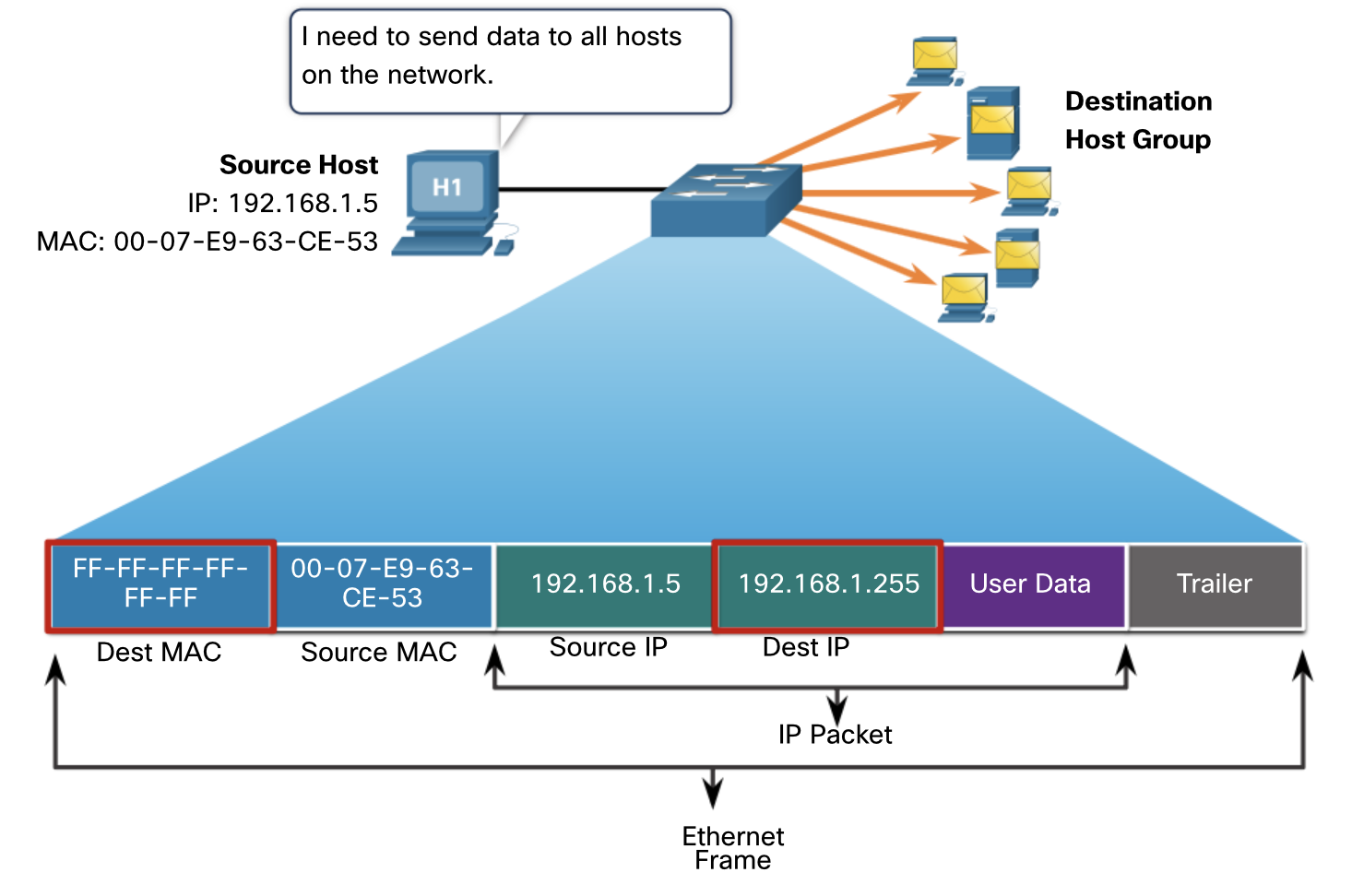

Broadcast (один ко всем)
Фрейм получают все устройства в LAN-сегменте.
Dest MAC: FF-FF-FF-FF-FF-FF (все 48 бит = 1) Dest IP: 192.168.1.255 (все биты хостовой части = 1)
Поведение: коммутатор рассылает на все порты кроме входящего. Роутер не пересылает broadcast дальше — ограничивает broadcast-домен.
Примеры использования: DHCP (клиент ищет сервер), ARP (запрос “у кого IP X?”).
Не все Ethernet broadcast содержат IPv4 broadcast — например, ARP-запрос идёт как Ethernet broadcast, но сам не является IP-пакетом.
Multicast (один к группе)
Фрейм получают только устройства, подписанные на multicast-группу.
| Протокол | Dest MAC prefix | Dest IP range |
|---|---|---|
| IPv4 multicast | 01-00-5E-xx-xx-xx | 224.0.0.0 – 239.255.255.255 |
| IPv6 multicast | 33-33-xx-xx-xx-xx | ff00::/8 |
| STP, LLDP | Специальные зарезервированные MAC | — |

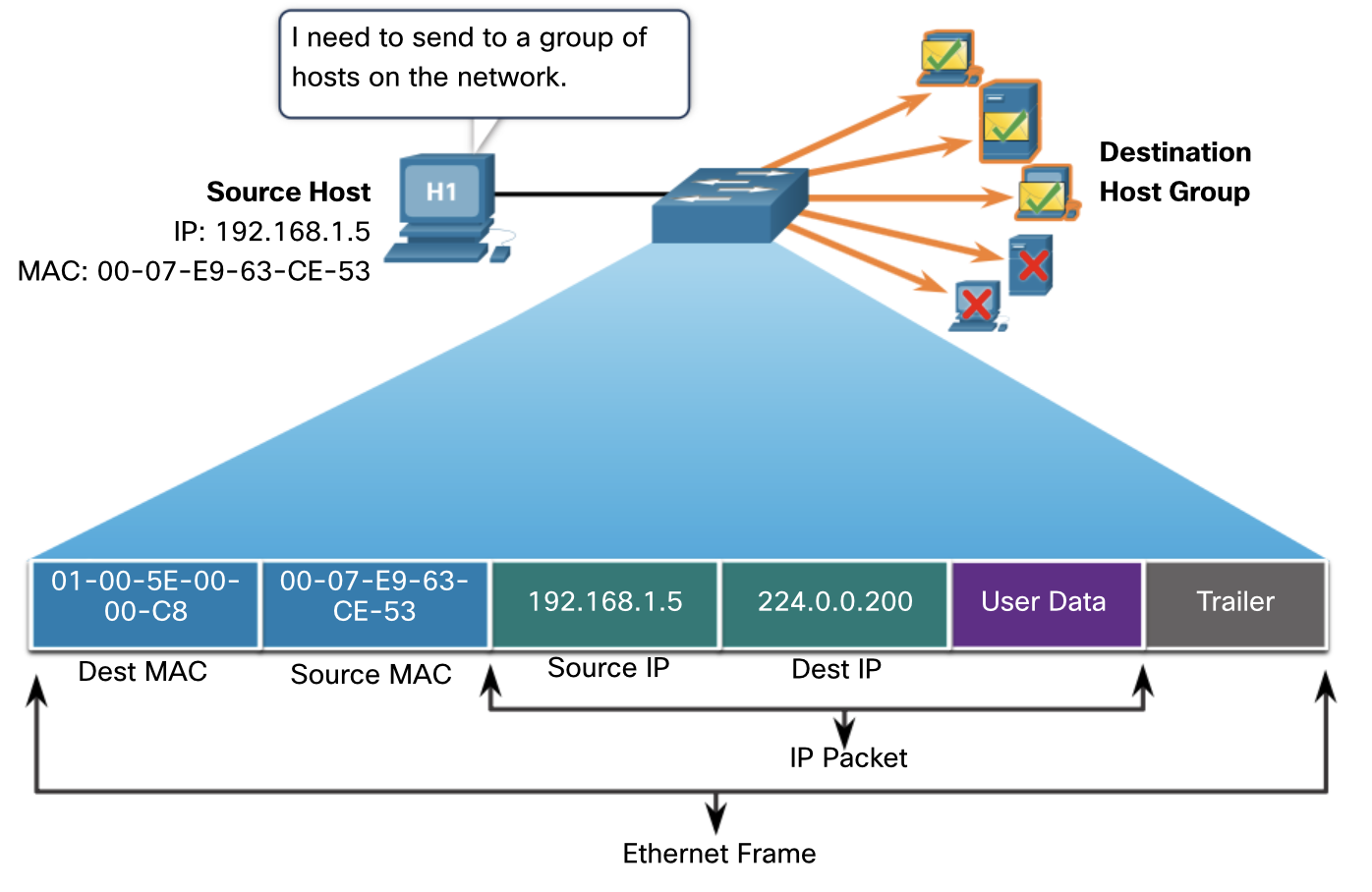

Из диаграммы: H1 отправляет на 224.0.0.200, Dest MAC = 01-00-5E-00-00-C8. Часть хостов принимает (галочки), часть нет (красные крестики) — только члены группы.
Коммутатор по умолчанию рассылает multicast как broadcast (на все порты), но если настроен multicast snooping — только на нужные порты. Роутер не пересылает multicast, если не настроен для этого.
Итого:
| Тип | Dest MAC | Кто получает | Router пересылает? |
|---|---|---|---|
| Unicast | Конкретный MAC | 1 устройство | ✅ Да |
| Broadcast | FF:FF:FF:FF:FF:FF | Все в LAN | ❌ Нет |
| Multicast | 01-00-5E… / 33-33… | Члены группы | ⚠️ Только если настроен |
