4.4.1 Свойства кабеля UTP
Как UTP борется с помехами без экрана?
UTP не использует металлический экран. Вместо этого — два инженерных приёма:
1. Cancellation (Компенсация/взаимоуничтожение)
Два провода в паре несут противоположные электрические сигналы. Их магнитные поля направлены в разные стороны и взаимно уничтожают друг друга — вместе с этим гасятся и внешние помехи EMI/RFI.
Провод A: → → → (магнитное поле вправо)
Провод B: ← ← ← (магнитное поле влево)
Результат: поля компенсируют друг друга ✓
2. Varying twists per pair (Разное количество скруток)
Каждая из 4 пар скручена с разным шагом (разное количество витков на метр). Это важно потому что:
- Если две пары скручены одинаково → они создают резонансные помехи друг другу
- Разный шаг скрутки → пары не синхронизируются → crosstalk минимален

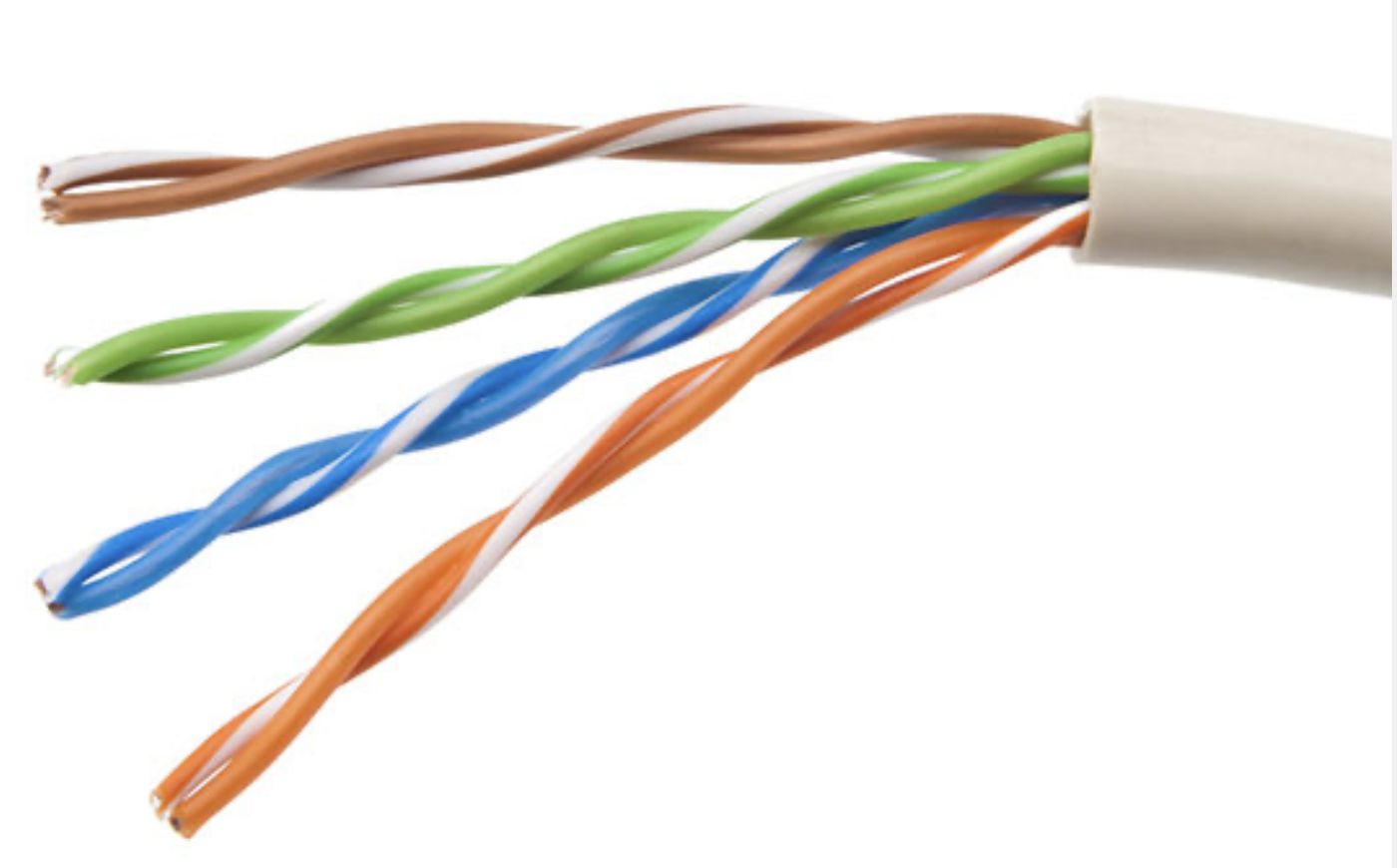

На фото в учебнике заметно: оранжевая пара скручена реже, чем синяя — это намеренно.
Итог: UTP = самоэкранирующийся кабель
| Метод | Что делает |
|---|---|
| Cancellation | Гасит внешние EMI/RFI и внутренний crosstalk |
| Varying twists | Дополнительно снижает crosstalk между парами |
UTP полностью полагается на эти два эффекта — именно поэтому он называется “unshielded” (без экрана), но при этом прекрасно работает в большинстве офисных сред.
4.4.2 Стандарты и разъёмы UTP
Кто устанавливает стандарты?
- TIA/EIA-568 — стандарт для коммерческих LAN-установок (типы кабелей, длины, разъёмы, обжимка, тестирование)
- IEEE — определяет электрические характеристики и категории кабелей
Категории UTP кабелей:
| Категория | Скорость | Применение |
|---|---|---|
| Cat 3 | до 10 Мбит/с | Старый телефон/Ethernet — провода не скручены |
| Cat 5 | 100 Мбит/с | Fast Ethernet (100BASE-TX) |
| Cat 5e | 1 Гбит/с | Gigabit Ethernet — минимально допустимый сегодня |
| Cat 6 | до 10 Гбит/с | Рекомендуется для новых установок, с разделителем между парами |
| Cat 7 | 10 Гбит/с | Выше спецификации TIA/EIA |
| Cat 8 | 40 Гбит/с | Дата-центры |

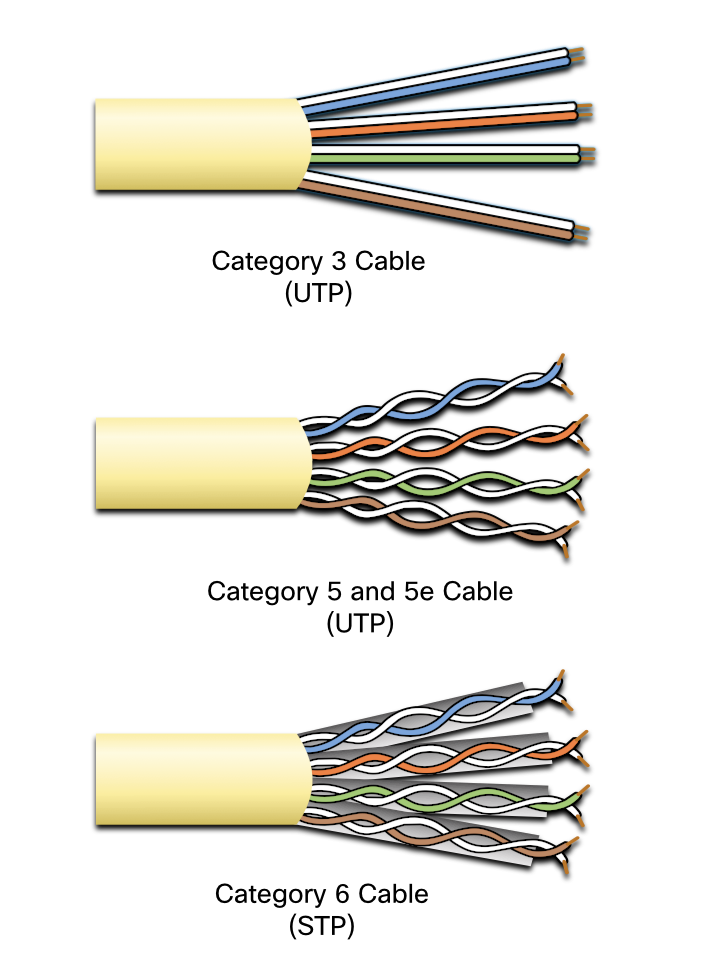

На фото хорошо видно отличие — у Cat 6 есть пластиковый разделитель (крестовина) между парами.
Разъёмы RJ-45:
| Компонент | Что это |
|---|---|

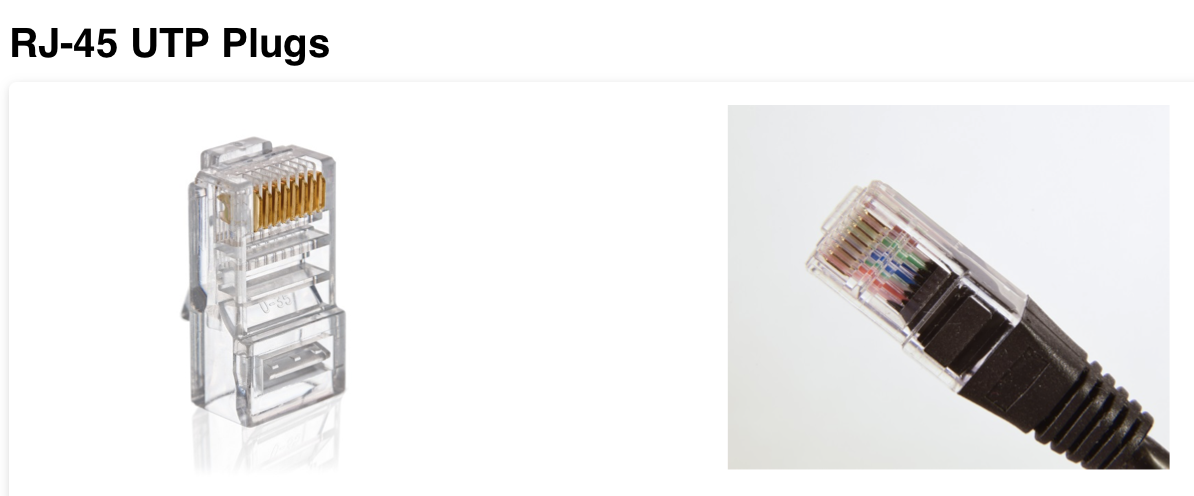

| Plug (штекер) | Мужской разъём, обжимается на конце кабеля |

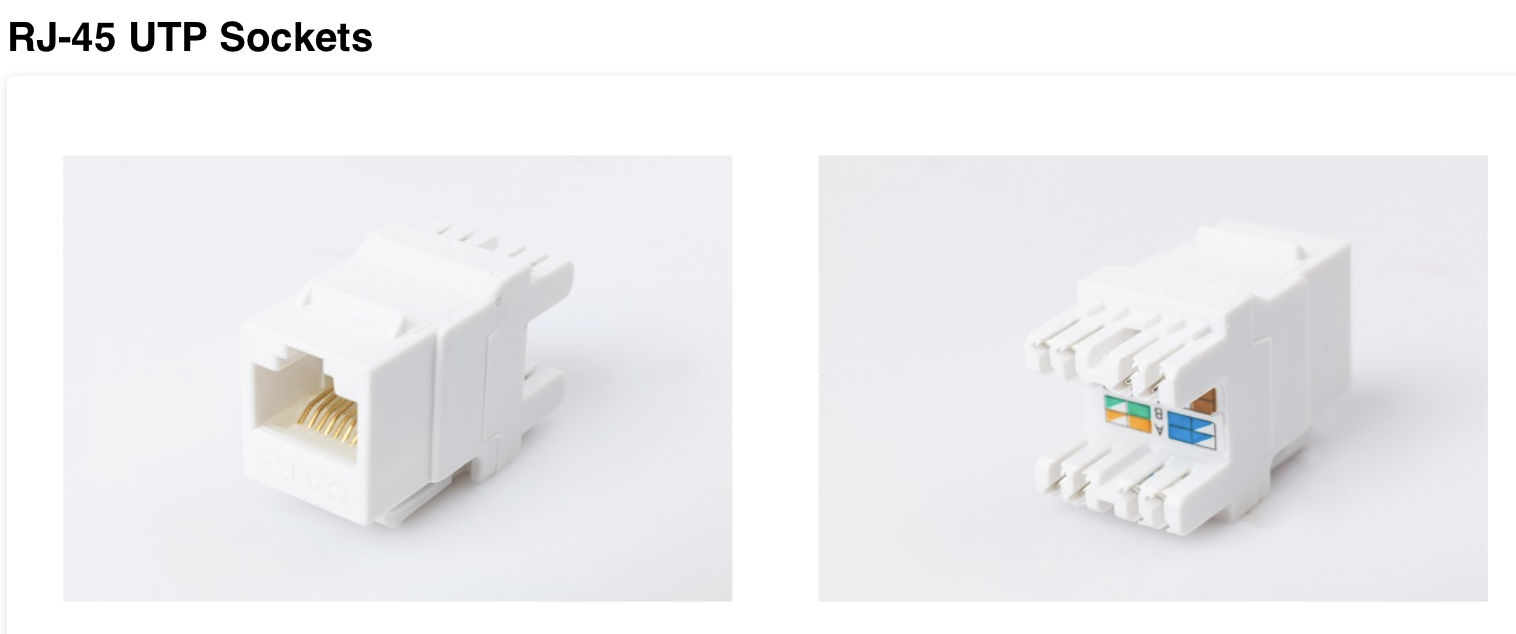

| Socket (розетка) | Женский разъём — в устройстве, стене, патч-панели |
Правильная vs плохая обжимка:

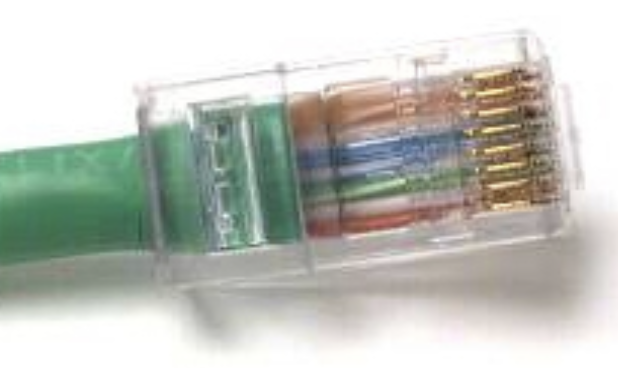

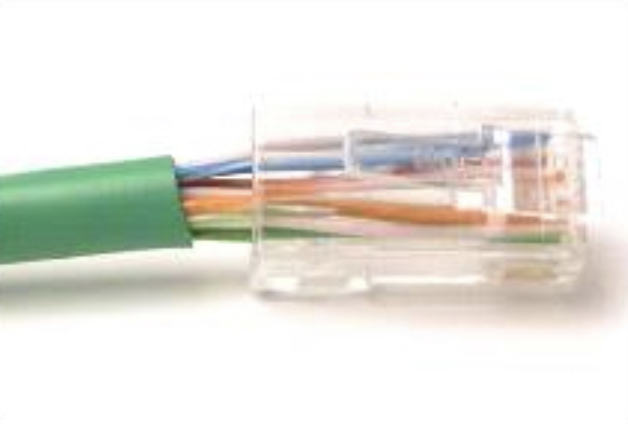

Poorly Terminated UTP Cable
Properly Terminated UTP Cable
| ❌ Плохая обжимка | ✅ Хорошая обжимка |
|---|---|
| Провода раскручены слишком сильно | Провода раскручены минимально — только чтобы вставить в разъём |
| Провода торчат наружу | Оболочка кабеля входит в разъём |
| Ухудшает передачу сигнала | Сохраняет характеристики кабеля |
Важно: неправильная обжимка RJ-45 = деградация сигнала на физическом уровне. Это частая причина проблем в сети!
4.4.3 Прямые и перекрёстные кабели UTP
Два стандарта обжимки: T568A и T568B

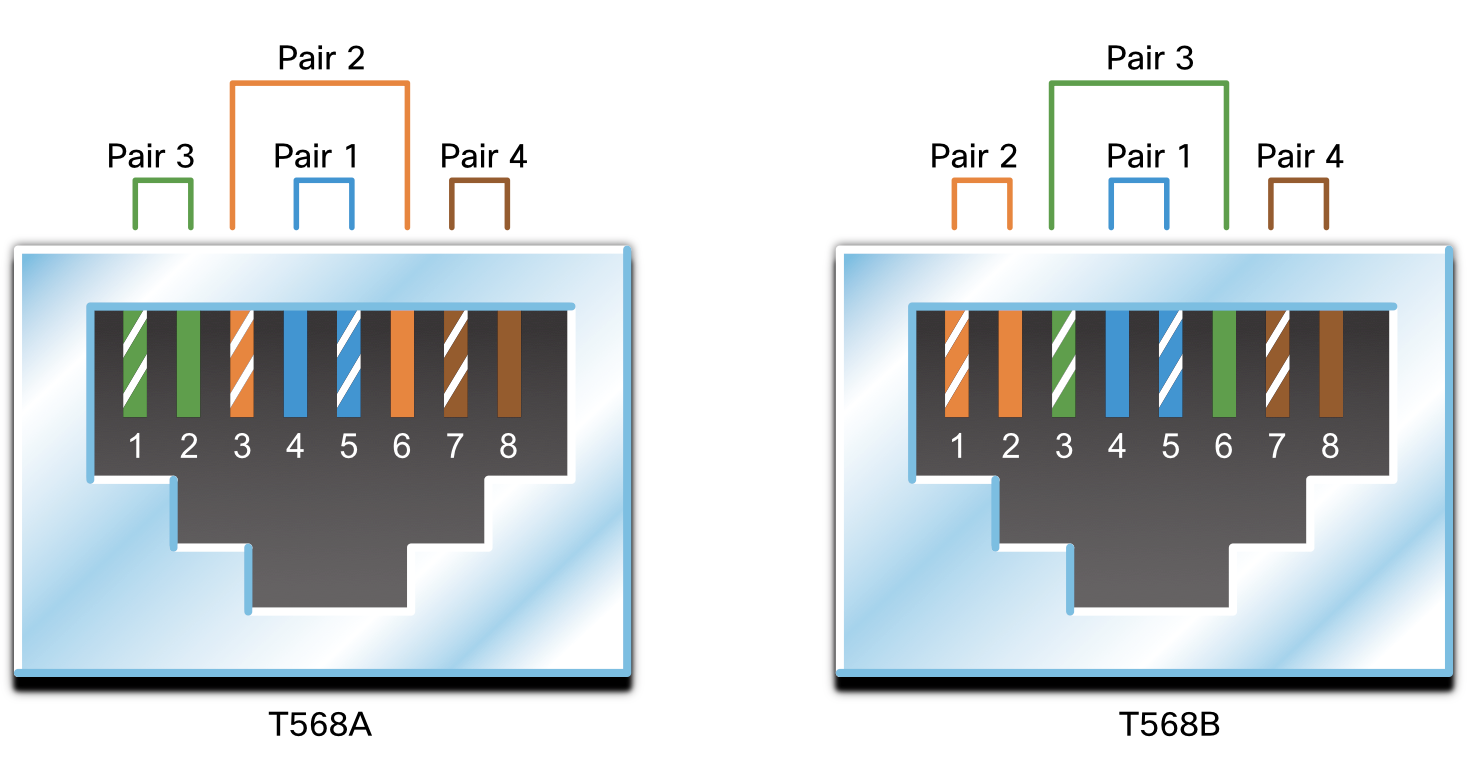

Разница между ними — только в расположении оранжевой и зелёной пар:
| Пин | T568A | T568B |
|---|---|---|
| 1 | Бело-зелёный | Бело-оранжевый |
| 2 | Зелёный | Оранжевый |
| 3 | Бело-оранжевый | Бело-зелёный |
| 4 | Синий | Синий |
| 5 | Бело-синий | Бело-синий |
| 6 | Оранжевый | Зелёный |
| 7 | Бело-коричневый | Бело-коричневый |
| 8 | Коричневый | Коричневый |
Три типа кабелей:
| Тип | Стандарт | Где используется |
|---|---|---|
| Straight-through (прямой) | Оба конца T568A или оба T568B | ПК → Свитч, Свитч → Роутер |
| Crossover (перекрёстный) | Один конец T568A, другой T568B | ПК → ПК, Свитч → Свитч, Роутер → Роутер |
| Rollover (консольный) | Cisco proprietary | ПК (COM-порт) → консольный порт роутера/свитча |
Важные примечания:
Crossover сегодня устарел — современные устройства поддерживают Auto-MDIX, который автоматически определяет тип кабеля и настраивается сам.
⚠️ Если перепутать тип кабеля — устройства не сломаются, но связи не будет. При проблемах с подключением — первым делом проверяй правильность типа кабеля!
T568B — наиболее распространённый стандарт в большинстве стран (особенно в корпоративных сетях).
