4.1.1 Физическое подключение (The Physical Connection)
Главная идея
Прежде чем любые данные смогут передаваться — устройство должно быть физически подключено к сети. Это подключение бывает двух типов:
| Тип | Как работает | Пример |
|---|---|---|

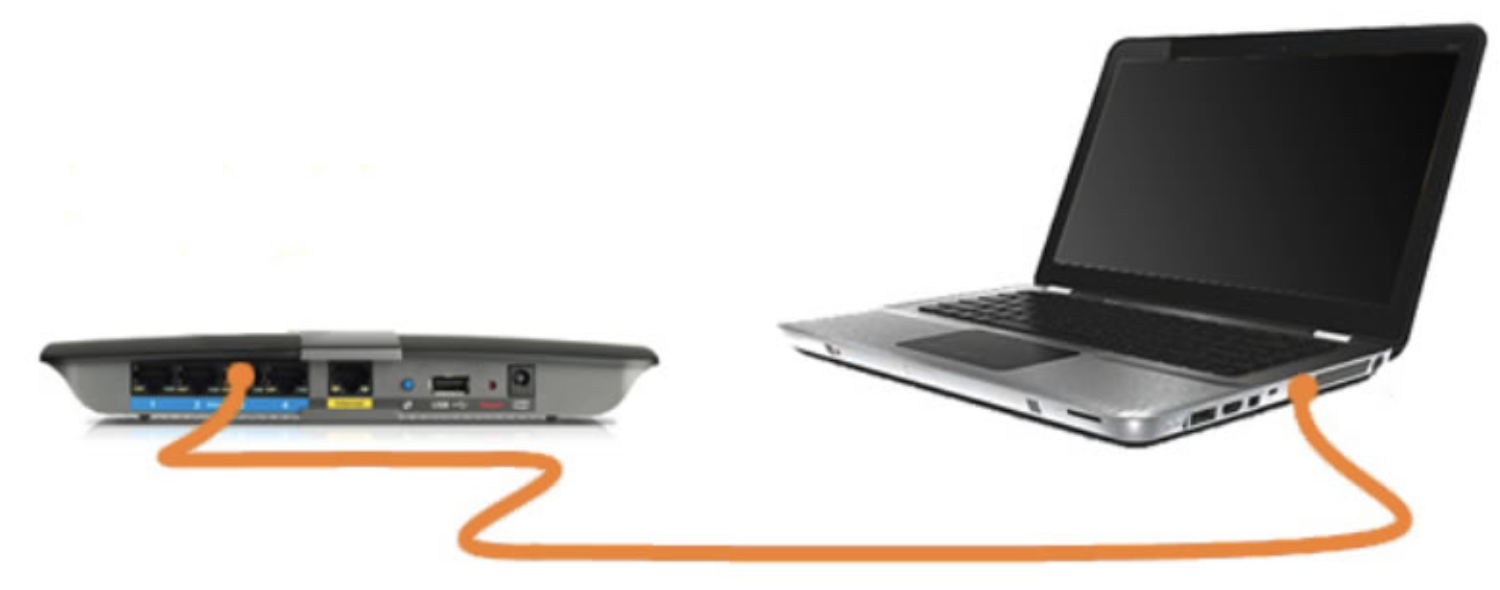

| Проводное (Wired) | Через кабель (витая пара) | Офисный ПК → свитч |
| Беспроводное (Wireless) | Через радиоволны | Ноутбук/смартфон → Wi-Fi роутер |

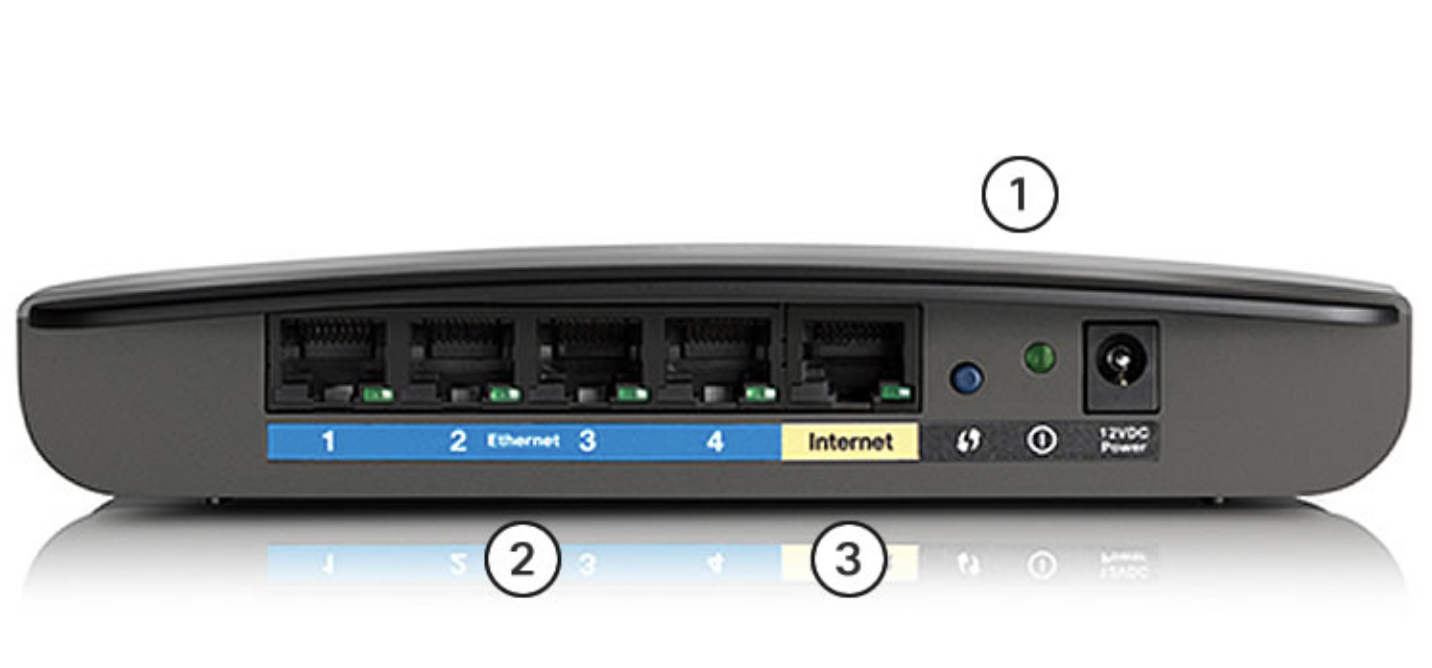

Беспроводной роутер — компоненты (по схеме)
| № | Компонент | Назначение |
|---|---|---|
| 1 | Wireless antennas (антенны) | Встроены внутри корпуса — передают/принимают Wi-Fi сигнал |
| 2 | Ethernet switchports (порты 1-4) | Для проводного подключения устройств (синие) |
| 3 | Internet port | Подключение к провайдеру/интернету (жёлтый) |
NIC — сетевые карты
NIC (Network Interface Card) — это то, что физически подключает устройство к сети:
| Тип NIC | Для чего | Пример устройств |
|---|---|---|

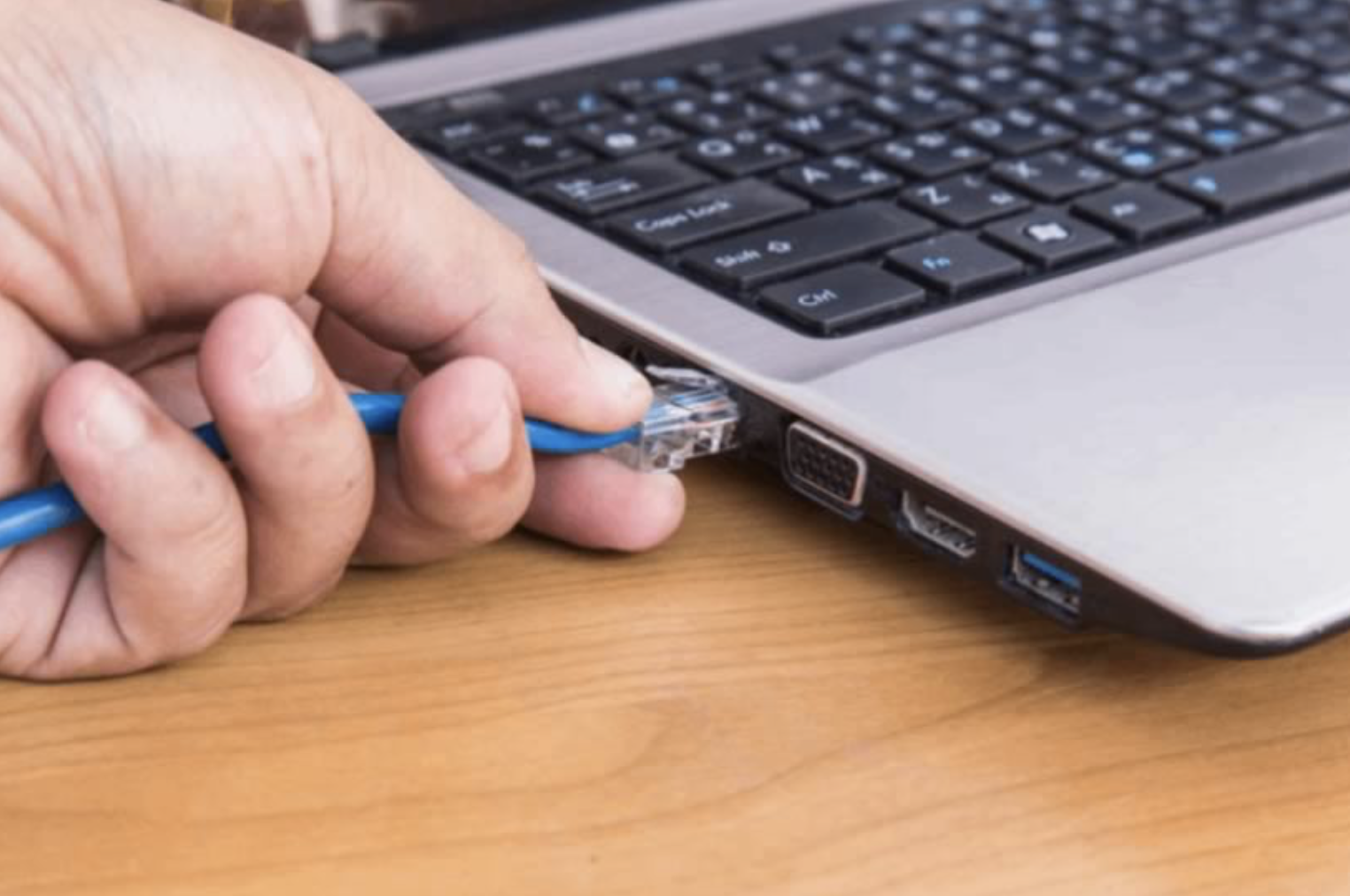

| Ethernet NIC | Проводное подключение | Настольный ПК, принтер |
| WLAN NIC | Беспроводное подключение | Смартфон, планшет |
Многие ноутбуки имеют оба типа NIC одновременно — и Ethernet, и Wi-Fi.
Важно: не все физические подключения одинаковы по производительности — качество кабеля, расстояние, тип NIC влияют на скорость.
4.1.2 Физический уровень (The Physical Layer)
Что делает физический уровень (Layer 1)?
Физический уровень — это самый нижний уровень OSI. Он принимает готовый фрейм от Layer 2 (Data Link) и преобразует его в физические сигналы для передачи по среде.
Три типа сигналов:
| Среда передачи | Тип сигнала |
|---|---|
| Медный кабель (Ethernet) | Электрические импульсы |
| Оптоволокно | Световые импульсы |
| Wi-Fi | Радиоволны |

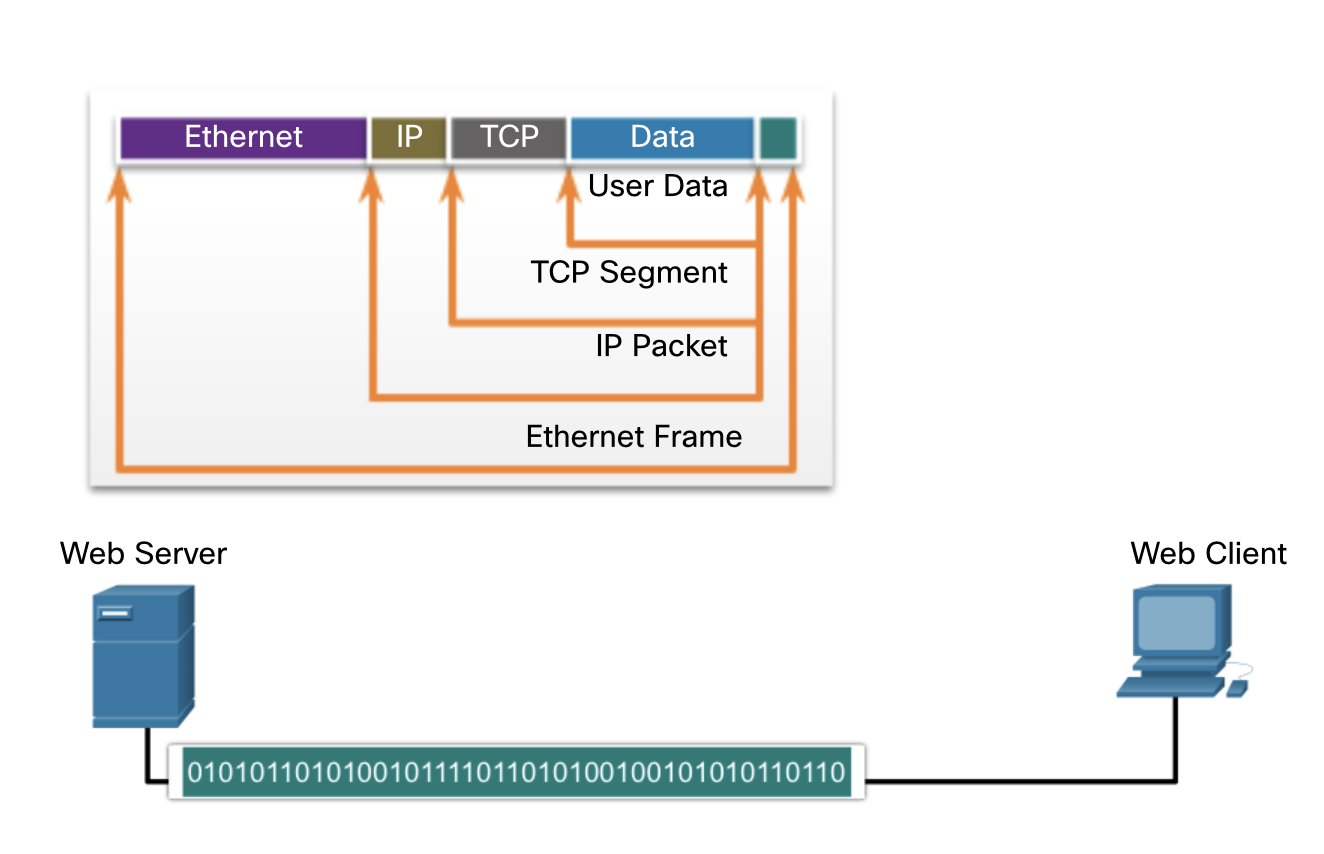

Как это работает (по схеме):
Отправка (сверху вниз):
User Data ← исходные данные
→ TCP Segment ← добавляется TCP-заголовок (L4)
→ IP Packet ← добавляется IP-заголовок (L3)
→ Ethernet Frame ← добавляется Ethernet-заголовок (L2)
→ Сигналы по кабелю (L1) ← физический уровень
Получение (снизу вверх): Получатель принимает сигналы → восстанавливает биты → собирает обратно в фрейм → передаёт на Layer 2.
Ключевые моменты:
- Физический уровень не анализирует содержимое фрейма — он просто передаёт биты
- Сигналы передаются по одному через среду
- На приёмной стороне сигналы обратно преобразуются в биты и передаются вверх как готовый фрейм
Именно поэтому в теме 3.6.3 PDU физического уровня называется Bits — это последняя форма данных перед физической передачей.
