2.6.1 IP-адреса
Зачем нужен IP-адрес?
Чтобы устройства в сети могли общаться друг с другом, каждое из них должно иметь уникальный IP-адрес. Это как почтовый адрес — без него посылку (данные) не доставить.
Примеры устройств, которым нужен IP-адрес: компьютеры, сетевые принтеры, VoIP-телефоны, камеры видеонаблюдения, смартфоны, мобильные сканеры штрихкодов.
IPv4 — что это такое?
IPv4-адрес записывается в формате “точечно-десятичной нотации” — четыре числа от 0 до 255, разделённые точками.

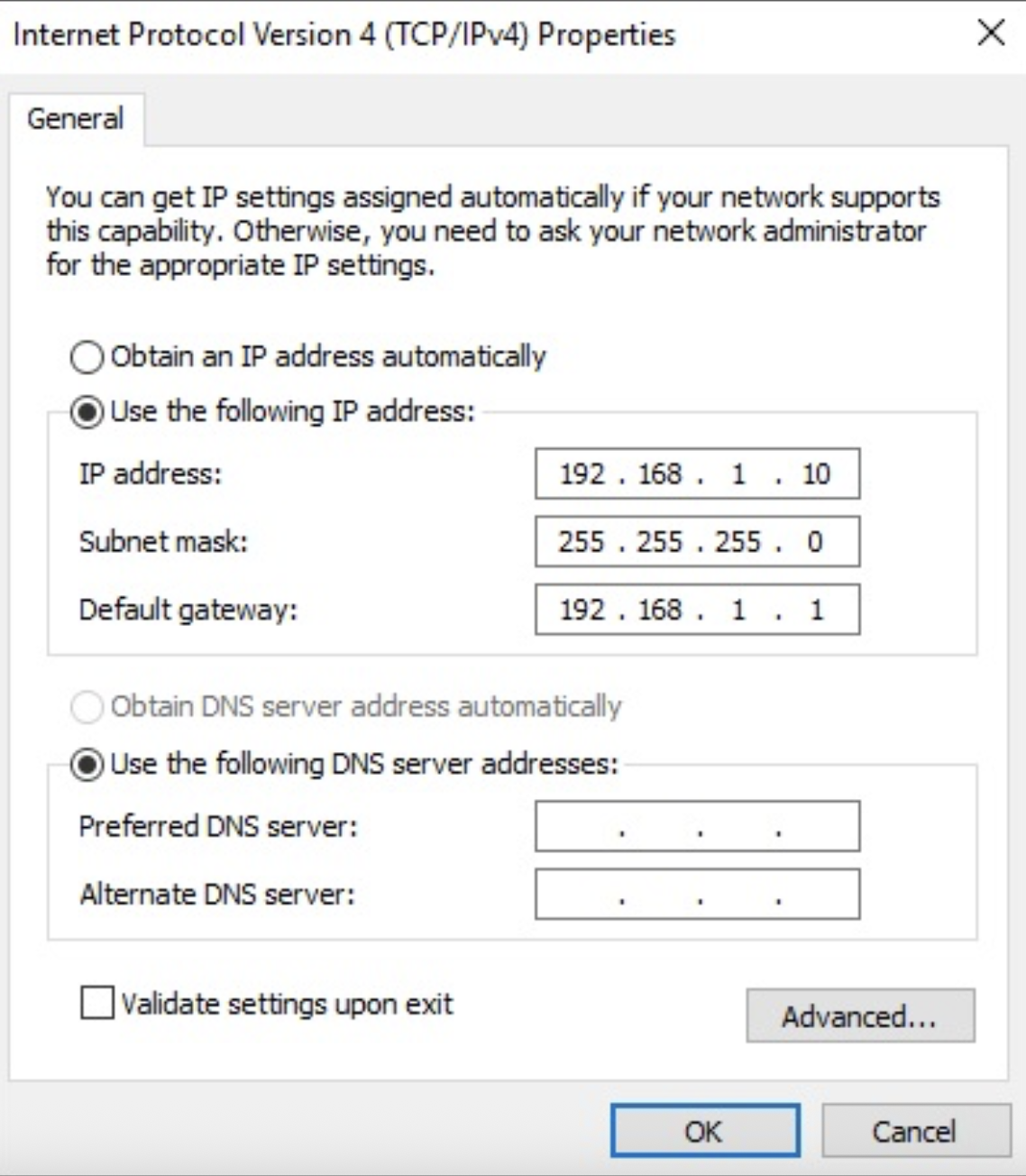

Пример: 192.168.1.10
К адресу обязательно прилагаются ещё два параметра:
| Параметр | Пример | Назначение |
|---|---|---|
| IP-адрес | 192.168.1.10 | Адрес самого устройства |
| Маска подсети | 255.255.255.0 | Отделяет “адрес сети” от “адреса устройства” |
| Шлюз по умолчанию | 192.168.1.1 | Адрес роутера — через него выход в интернет |
Маска подсети — это 32-битное значение, которое указывает, какая часть адреса относится к сети, а какая — к конкретному устройству.
IPv6 — новая версия
IPv6 — более современный протокол, постепенно заменяющий IPv4.
- Длина адреса: 128 бит (против 32 бит у IPv4)
- Записывается в шестнадцатеричном формате, группы по 4 символа, разделённые двоеточием

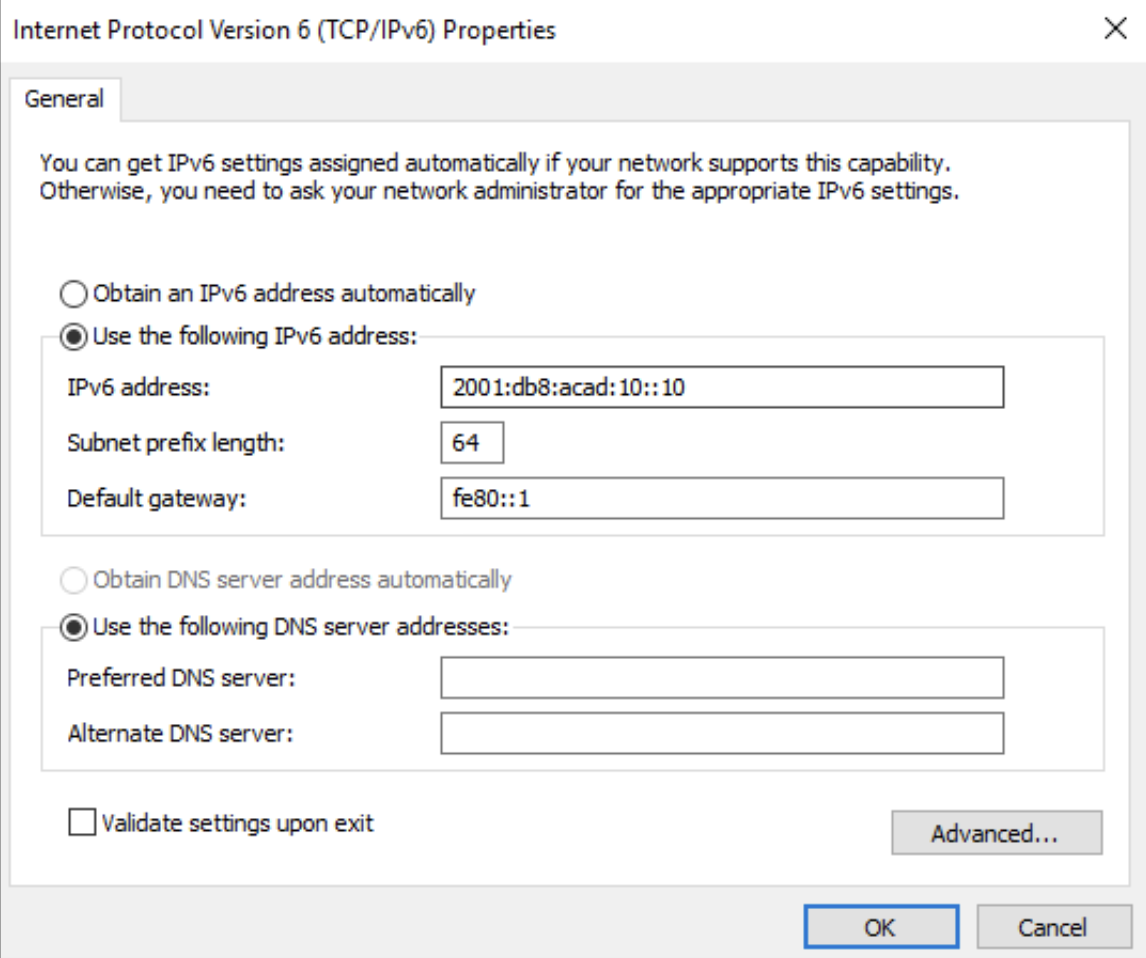

Пример: 2001:db8:acad:10::10
Вместо маски подсети используется длина префикса (например, /64), а шлюз может выглядеть как fe80::1.
Итог: IPv4 vs IPv6
| IPv4 | IPv6 | |
|---|---|---|
| Длина | 32 бита | 128 бит |
| Формат | Десятичный (192.168.1.10) | Шестнадцатеричный (2001:db8:...) |
| Маска/префикс | Маска подсети (255.255.255.0) | Длина префикса (64) |
2.6.2 Интерфейсы и порты
Типы сетевых сред передачи данных
Сетевое взаимодействие зависит от интерфейсов устройств и кабелей, которые их соединяют. Каждый интерфейс имеет стандарт, и кабель должен ему соответствовать.

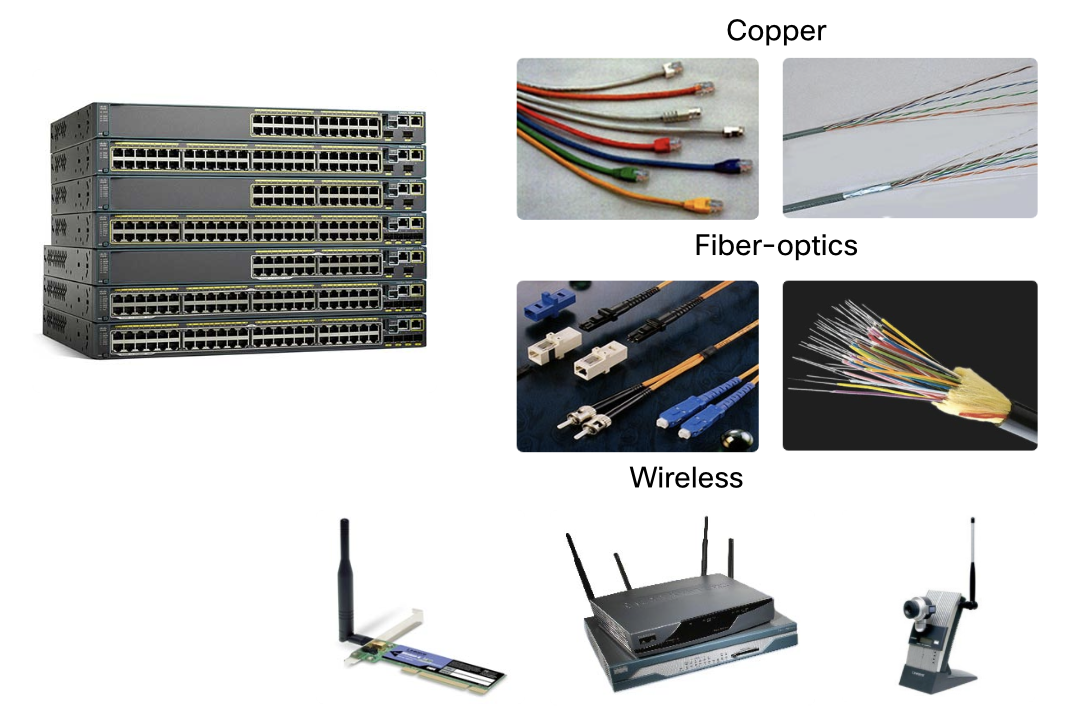

Существует три основных типа сетевых сред:
| Тип | Что это | Пример применения |
|---|---|---|
| Медный кабель (Copper) | Витая пара, передаёт электрический сигнал | Ethernet в офисе, дома |
| Оптоволокно (Fiber-optics) | Стеклянное волокно, передаёт свет | Магистральные каналы, большие расстояния |
| Беспроводная (Wireless) | Радиоволны, без кабеля | Wi-Fi, точки доступа |
Как выбрать тип среды?
При выборе учитывают 4 критерия:
- Расстояние — на какое расстояние нужно передать сигнал
- Среда установки — где будет проложен кабель (улица, офис, серверная)
- Скорость и объём данных — сколько данных и как быстро нужно передавать
- Стоимость — цена самого кабеля и его прокладки
Ethernet и порты
Ethernet — самая распространённая технология локальных сетей (LAN). Ethernet-порты есть у компьютеров, коммутаторов и других устройств для подключения кабелем.
SVI — виртуальный интерфейс коммутатора
Это важная концепция для Cisco:
- Коммутаторы второго уровня (Layer 2) работают без IP-адреса на физических портах — они просто передают кадры
- Но чтобы удалённо управлять коммутатором (по сети), ему нужен IP-адрес
- Для этого создаётся SVI (Switch Virtual Interface) — виртуальный интерфейс, который существует только в программном обеспечении
- По умолчанию на каждом коммутаторе есть SVI с именем VLAN1
Важно: IP-адрес на SVI нужен только для удалённого управления коммутатором. Для своей основной работы (передача трафика) коммутатору IP-адрес не нужен.
SVI - Switch Virtual Interace #abbreviation
